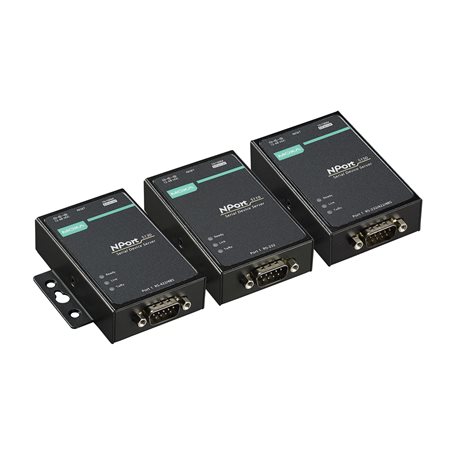

NPort 5100 系列
1 端口 RS-232/422/485 串口设备联网服务器

特点和优势

Ø 紧凑型设计，易于安装，五年质保

Ø Real COM/TTY 驱动程序，可支持 Windows 和 Linux

Ø 标准 TCP/IP 接口，支持通用 TCP 和 UDP 操作模式

Ø 简单易用 Windows 管理工具，可配置多台设备联网服务器

Ø 支持 SNMP MIB-II 网络管理协议

Ø 通过 Telnet、Web 浏览器或 Windows 管理工具进行配置

Ø RS-485 端口上拉/下拉电阻可调节




在线询价
  • 产品概述
  • 技术规格
  • 产品选型
  • 资料下载

介绍

NPort 5100 串口设备联网服务器助力串口设备轻松接入网络。这款设备联网服务器设计小巧，使其成为将读卡器和支付终端设备连接至基于 IP 的以太网局域网的理想选择。NPort 5100 设备联网服务器让您的 PC 软件可从任何地点通过网络直接访问串口设备。



经济的串口联网解决方案

使用串口设备联网服务器将传统串口设备连接至网络已经相当普及，用户期待设备联网服务器兼具成本效益和广泛的实用功能。NPort 5100 系列支持 Microsoft 和 Linux 操作系统，并提供 5 年保修，是串口联网解决方案的更佳选择。



可调节终端电阻和上拉/下拉电阻

在某些严苛环境中，可能需要采用终端电阻来消掉串口信号的反射。使用终端电阻时，要正确设置上拉/下拉电阻，以避免电子信号受损。由于任何电阻值都无法兼容所有环境，NPort 5100 设备联网服务器配有跳线，方便用户调节串口的终端电阻和上拉/下拉电阻的电阻值。



标准 TCP/IP 接口和多种操作模式

NPort5100 设备联网服务器支持 TCP Server、TCP Client、UDP Server/Client、配对连接或以太网调制解调器模式，以确保与标准网络（例如：Winsock 或 BSD 套接字）的 API 软件兼容。



Real COM/TTY 驱动程序支持现有软件

NPort5100 设备联网服务器提供 Real COM/TTY 驱动程序，可支持现有软件通过 COM/TTY 端口进行通信。安装和配置简单，使您的串口设备和 PC 可通过 TCP/IP 网络进行无缝通信。Moxa 的 Real COM/TTY 驱动程序让您保留原有软件，并充分享受联网串口设备带来的优势。



轻松排除故障

NPort 5100 设备联网服务器支持 SNMP 协议，可通过网络监控各个设备的状态。每台设备可配置为在发生用户定义的错误时，可自动向 SNMP 管理器发送 trap 信息。如果用户没有采用 SNMP 管理器，还可选择发送 email 进行报警。用户可以使用 Moxa 的 Windows 管理工具或 web console 来设定触发条件。例如：热启动、冷启动或密码变更会触发警报。




以太网接口

  • 10/100BaseT(X) 端口（RJ45 接头）



    1

  • 电磁隔离保护



    1.5 kV（内置）

以太网软件特性

  • 配置选项



    Web Console (HTTP)、串口 Console（仅限 NPort 5110/5110-T/5150）、Telnet Console、Windows 管理工具

  • 管理



    DHCP Client、IPv4、SNTP、SMTP、SNMPv1、Telnet、DNS、HTTP、ARP、BOOTP、UDP、TCP/IP、ICMP

  • Windows Real COM 驱动程序



    Windows 95/98/ME/NT/2000、Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64)、Windows 2008 R2/2012/2012 R2 (x64)、Windows Embedded CE 5.0/6.0、Windows XP Embedded

  • Linux Real TTY 驱动程序



    内核版本： 2.4.x、2.6.x、3.x、4.x 和 5.x

  • Fixed TTY 驱动程序



    SCO UNIX、SCO OpenServer、UnixWare 7、QNX 4.25、QNX 6、Solaris 10、FreeBSD、AIX 5.x、HP-UX 11i、Mac OS X

  • Android API



    Android 3.1.x 及更高版本

  • MIB



    RFC1213、RFC1317

串口界面

  • 接头



    DB9 公头

  • 端口数量



    1

  • 串口标准



    NPort 5110/5110-T：RS-232
    NPort 5130：RS-422、RS-485
    NPort 5150：RS-232、RS-422、RS-485

  • 操作模式



    禁用、以太网调制解调器、配对连接、Real COM、反向 Telnet、TCP Client、TCP server、UDP

  • 波特率



    NPort 5110/5110-T：110 bps 至 230.4 kbps
    NPort 5130/5150：50 bps 至 921.6 kbps

  • 数据位



    5、6、7、8

  • 停止位



    1、1.5、2

  • 校验位



    无、偶、奇、Space、Mark

  • 流量控制



    RTS/CTS（仅限 RS-232）、DTR/DSR（仅限 RS-232）、XON/XOFF

  • RS-485 上拉电阻/下拉电阻



    NPort 5130/5150：1 kΩ，150 kΩ

  • RS-485 数据流向控制



    NPort 5130/5150：ADDC（数据流向自动控制）

串口信号

  • RS-232



    TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND

  • RS-422



    Tx+、Tx-、Rx+、Rx-、GND

  • RS-485-4w



    Tx+、Tx-、Rx+、Rx-、GND

  • RS-485-2w



    Data+、Data-、GND

电源参数

  • 输入电流



    NPort 5110/5110-T：128 mA @ 12 VDC
    NPort 5130/5150：200 mA @ 12 VDC

  • 输入电压



    12 至 48 VDC

  • 电源输入数量



    1

  • 输入电源



    电源输入插口

机械特性

  • 外壳



    金属

  • 尺寸（有挂耳）



    75.2 x 80 x 22 mm（2.96 x 3.15 x 0.87 英寸）

  • 尺寸（无挂耳）



    52 x 80 x 22 mm（2.05 x 3.15 x 0.87 英寸）

  • 重量



    340 g (0.75 lb)

  • 安装



    台式、导轨式安装（带可选套件）、壁挂式安装

工作环境

  • 工作温度



    标准型号：0 至 55°C（32 至 131°F）
    宽温型号：-40 至 75°C（-40 至 167°F）

  • 存储温度（含包装）



    -40 至 75°C（-40 至 167°F）

  • 相对湿度



    5 至 95%（非冷凝）


可用型号 (4)


比较
NPort 5110
比较
NPort 5110-T
比较

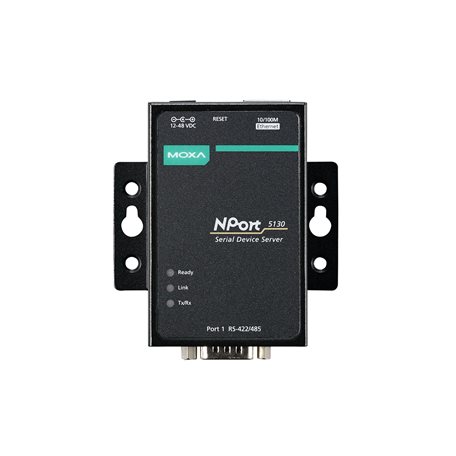

NPort 5130
比较

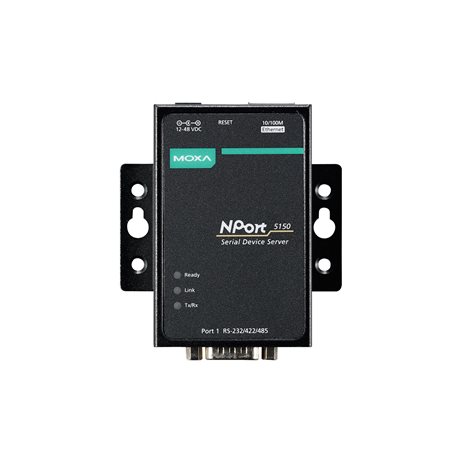

NPort 5150
工作温度0 to 55°C-40 to 75°C0 to 55°C0 to 55°C
波特率110 bps to 230.4 kbps110 bps to 230.4 kbps50 bps to 921.6 kbps50 bps to 921.6 kbps
串口标准RS-232RS-232RS-422/485RS-232/422/485
输入电流128.7 mA @ 12 VDC128.7 mA @ 12 VDC200 mA @ 12 VDC200 mA @ 12 VDC
输入电压12-48 VDC12-48 VDC12-48 VDC12-48 VDC
