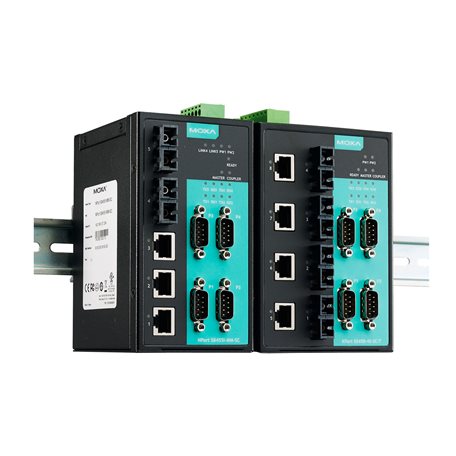

NPort S8000 系列
4 端口设备联网服务器，集成网管型以太网交换机功能

特点和优势

Ø 保修期限：五年

Ø 4 端口 RS-232/422/485 串口设备联网服务器

Ø  串口 QoS，用于配置串口数据传输优先级

Ø  内置网管型以太网交换机

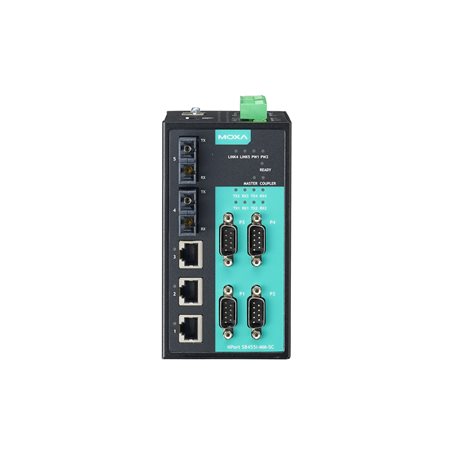

Ø  S8455I 光纤型号：2 个光纤以太网端口和 3 个以太网端口

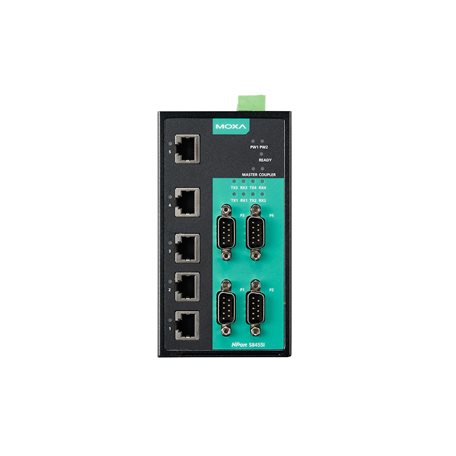

Ø  S8455I 型号：5 个以太网端口

Ø  支持 Turbo Ring 和 Turbo Chain（恢复时间 < 20 ms）或 RSTP/STP(IEEE 802.1w/D) 以太网冗余

Ø  支持 QoS、IGMP-snooping/GMRP、VLAN、LACP、SNMPv1/v2c/v3、RMON

Ø  为串口信号提供 2 kV 隔离保护（隔离型号）

Ø  RS-485 端口上拉/下拉电阻可调节

Ø  串口、网口和电源提供浪涌保护


在线询价
  • 产品概述
  • 技术规格
  • 产品选型
  • 资料下载

介绍

NPort S8000 系列将配备 4 个 RS-232/422/485 串口的工业级串口设备联网服务器与全功能网管型以太网交换机相结合，轻松实现产品的安装、管理和维护。将设备联网服务器和交换机组合成一款产品后，节省了机柜空间，降低了总体功耗和成本，无需再单独购买交换机和串口设备联网服务器。



支持 NPort 5000 系列设备联网服务器的全部功能

NPort S8000 系列支持 NPort 5000 设备联网服务器的全部功能。只需进行基本配置，即可通过以太网端口连接至多 4 个串口设备，从而将现有串口设备连接至网络。此外，该产品还支持串口和以太网接口之间双向传输数据。



全功能网管型以太网交换机

NPort S8000 系列内置全功能网管型以太网交换机，支持 QoS、IGMP-snooping/GMRP、VLAN、端口聚合、SNMPv1/v2c/v3 和 IEEE 802.1X，让您可以应对任何类型的应用场合。Moxa 的 Turbo Ring 和 Turbo Chain 技术（恢复时间 < 20 ms）或 RSTP/STP (IEEE 802.1w/D) 提供以太网冗余，增强了工业以太网的可靠性和可用性。



设备级环网冗余

工业自动化的设备级通信网络非常关键，因为它们用于控制和监控设备过程。此类通信的可靠性取决于设备级环网冗余，环网冗余支持快速网络故障检测和重新配置功能，因此适用于要求严苛的控制应用。NPort S8000 系列将全功能 NPort 设备联网服务器和工业交换机结合，可同时运行串口设备和以太网设备。

此外，NPort S8000 系列还可通过标准 STP/RSTP 和 Moxa 的 Turbo Ring 或 Turbo Chain 2 种冗余协议实现环网冗余。采用这种多合一设计，可改和优化设备网络并提高可靠性。


输入/输出接口

  • 报警功能通道



    2，纯电阻性负载：1 A @ 24 VDC

  • 数字输入通道



    2

  • 数字输入



    +13 至 +30 V 表示状态 1
    1 -30 至 +1 V 表示状态 0
    至大输入电流：8 mA

以太网接口

  • 10/100BaseT(X) 端口（RJ45 接头）



    NPort S8455I/S8455I-T: 5
    NPort S8455I-MM-SC/SS-SC 型号: 3

  • 100BaseFX 端口（多模 SC 接头）



    NPort S8455I-MM-SC 型号: 2

  • 100BaseFX 端口（单模 SC 接头）



    NPort S8455I-SS-SC 型号: 2

串口界面

  • 接头



    DB9 公头

  • 端口数量



    4

  • 操作模式



    禁用、Real COM、RFC2217、TCP Client、TCP Server、UDP

  • 波特率



    50 bps 至 921.6 kbps

  • 数据位



    5, 6, 7, 8

  • 停止位



    1, 1.5, 2

  • 校验位



    无、偶、奇、Space、Mark

  • 流量控制



    无、RTS/CTS、XON/XOFF

  • 隔离保护



    2 kV

  • RS-485 数据流向控制



    ADDC®（数据流向自动控制）

  • RS-485 上拉电阻/下拉电阻



    1 kΩ，150 kΩ

  • RS-485 终端电阻



    120 Ω

  • Console 端口



    RS-232 (TxD, RxD, GND), 8-pin RJ45 (19200, n, 8, 1)

  • 串口标准



    RS-232/422/485

串口信号

  • RS-232



    TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

  • RS-422



    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-4w



    Tx+, Tx-, Rx+, Rx-, GND

  • RS-485-2w



    Data+, Data-, GND

DIP 开关配置

  • 以太网接口



    耦合器、Master、预留、Turbo Ring

电源参数

  • 电源输入数量



    2

  • 电源接头



    2 个可拆卸 6 触点接线端子

  • 输入电流



    935 mA @ 12 VDC

  • 输入电压



    12 至 48 VDC

机械特性

  • 外壳



    金属

  • 尺寸



    73.1 x 134 x 125 mm (2.88 x 5.27 x 4.92 英寸)

  • 重量



    578 g (1.27 lb)

  • 安装



    导轨式安装，壁挂式安装（带可选套件）

保修

  • 保修期限



    5 年


可用型号 (6)


比较
NPort S8455I
比较
NPort S8455I-T
比较
NPort S8455I-MM-SC
比较
NPort S8455I-SS-SC
10/100BaseT(X) 端口
RJ45 接头		5533
100BaseFX 端口
多模 SC 接头		––2–
100BaseFX 端口
单模 SC 接头		–––2
工作温度0 至 60°C-40 至 75°C0 至 60°C0 至 60°C
输入电压12-48 VDC12-48 VDC12-48 VDC12-48 VDC





比较
NPort S8455I-MM-SC-T

NPort S8455I-SS-SC-T
10/100BaseT(X) 端口
RJ45 接头		33

100BaseFX 端口
多模 SC 接头		2–

100BaseFX 端口
单模 SC 接头		–2

工作温度-40 至 75°C-40 至 75°C

输入电压12-48 VDC12-48 VDC
