NE-4100 系列

10/100 Mbps 嵌入式串口设备联网服务器

特点和优势

Ø 保修期限：五年

Ø 10/100 Mbps 以太网接口

Ø 串口传输速率高达 230.4 kbps

Ø 可选操作模式：Real COM、TCP Server、TCP Client 和 UDP

Ø 支持 DHCP、BootP、静态 IP 和 ARP

Ø 通过 SNMP 和 Email 发送事件警告和通知

Ø 信用卡一半大小 - 仅 57 × 40 mm

Ø 1.5 W 超低功耗，支持 +5 V 单电源输入

在线询价

产品概述
技术规格
产品选型
资料下载

介绍

Moxa NE-4100 嵌入式设备服务器专为设备制造商而设计，可将复杂的联网功能轻松集成到串口设备上。 Moxa 的嵌入式设备服务器可立即将任何配有标准串口的设备转换成为以太网设备。NE-4100 嵌入式设备服务器支持 10/100 Mbps 以太网、开机即用的 TCP Server、TCP Client 和 UDP 操作模式。此外，还提供 Real COM 驱动程序以兼容旧版本的软件。

通过 SNMP 和 Email 发送事件警告和通知

NE-4100 嵌入式设备服务器可按照以下条件配置发送 SNMP trap 或 Email 通知：

冷/热启动
密码认证失败
DSR/DCD 信号变更
IP 地址变更
密码变更

平台

CPU

16-bit MCU

内存

闪存

2 MB
SDRAM

1 MB

输入/输出接口

DIO 复用通道（软件调节）

4

以太网接口

10/100BaseT(X) 端口，自动 MDI/MDI-X

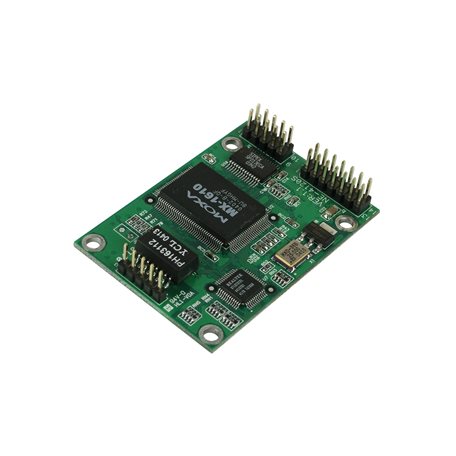

NE-4120S/4120A： 5-pin 针式接头
NE-4100T：26-pin 双列直插式

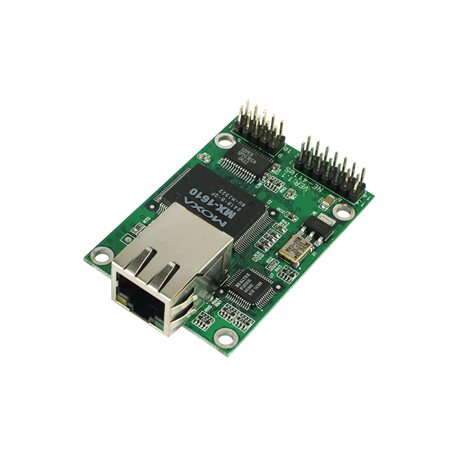

NE-4110S/4110A：8-pin RJ45
电磁隔离保护

1.5 kV（内置）
标准

IEEE 802.3，用于 10BaseT
IEEE 802.3u，用于 100BaseT(X)
IEEE 802.3x，用于流量控制

串口界面

端口数量

2（1 个用于串口界面，1 个用于 console 端口）
串口标准

NE-4110S/4120S 系列：RS-232
NE-4110A/4120A 系列：RS-422、RS-485
NE-4100T 系列：TTL
操作模式

Real COM、TCP Client、TCP Server、UDP
波特率

110 bps 至 230.4 kbps
数据位

5、6、7、8
停止位

1、1.5、2
校验位

无、偶、奇、Space、Mark
流量控制

无、RTS/CTS、DTR/DSR、XON/XOFF

串口信号

RS-232

NE-4110S/4120S：TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND
RS-422

NE-4110A/4120A：TX+、TX-、RX+、RX-、GND
RS-485-4w

NE-4110A/4120A：TX+、TX-、RX+、RX-、GND
RS-485-2w

NE-4110A/4120A：Data+、Data-、GND

电源参数

输入电压

5 VDC
电源功耗

290 mA @ 5 VDC

机械特性

尺寸

NE-4110/4120：57 x 40 mm（2.24 x 1.57 英寸）
NE-4100T：45 x 36 mm（1.77 x 1.42 英寸）
重量

NE-4110S/4110A：40 g (0.09 lb)
NE-4120S/4120A/4100T：20 g (0.04 lb)
外形规格类型

NE-4110/4110A/4120S/4120A：便携式针式接头模块
NE-4100T：插入式模块

工作环境

工作温度

标准型号：0 至 55°C（32 至 131°F）
宽温型号：-40 至 75°C（-40 至 167°F）
存储温度（含包装）

-40 至 60°C（-40 至 140°F）
相对湿度

5 至 95%（非冷凝）

保修

保修期限

5 年

可用型号 (10)

	比较 NE-4100T	比较 NE-4100T-T	比较 NE-4110S	比较 NE-4110S-T
以太网接口	26-pin dual-in-line	26-pin dual-in-line	RJ45	RJ45
串口标准	TTL signals	TTL signals	RS-232	RS-232
工作温度	0 to 55°C	-40 to 75°C	0 to 55°C	-40 to 75°C
外形规格类型	Drop-in module	Drop-in module	Ready-to-go pin header module	Ready-to-go pin header module

	比较 NE-4110A	比较 NE-4110A-T	比较 NE-4120S	比较 NE-4120S-T
以太网接口	RJ45	RJ45	5-pin pin header	5-pin pin header
串口标准	RS-422/485	RS-422/485	RS-232	RS-232
工作温度	0 to 55°C	-40 to 75°C	0 to 55°C	-40 to 75°C
外形规格类型	Ready-to-go pin header module	Ready-to-go pin header module	Ready-to-go pin header module	Ready-to-go pin header module

	比较 NE-4120A	NE-4120A-T
以太网接口	5-pin pin header	5-pin pin header
串口标准	RS-422/485	RS-422/485
工作温度	0 to 55°C	-40 to 75°C
外形规格类型	Ready-to-go pin header module	Ready-to-go pin header module
