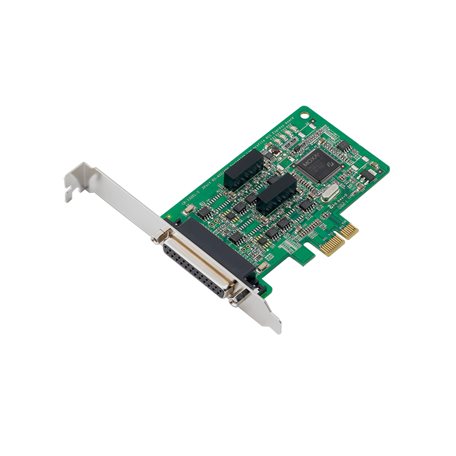

CP-132EL 系列
2 端口 RS-422/485 PCI Express 卡，可选带 2 kV 光电隔离保护

特点和优势

Ø 保修期限：五年

Ø 兼容 PCI Express 1.0

Ø  串口传输速率至高可达 921.6 kbps

Ø  128-byte FIFO 和芯片集成的 S/W 流量控制

Ø  低挡板设计，适合小型 PC

Ø  支持多种操作系统驱动程序，包括 Windows、Linux 和 UNIX

Ø  内置 LED 指示灯和管理软件，易于维护


在线询价
  • 产品概述
  • 技术规格
  • 产品选型
  • 资料下载

介绍

P-132EL 和 CP-132EL-I 2 端口 PCI Express 多串口卡，专为工业自动化系统中的长距离、基于 PC 的多点数据采集应用而设计。



RS-485 多点通信，1.2 km 距离内可连接多达 31 台设备

CP-132EL/EL-I 具备 2 个 RS-422/485 串口，每个串口支持高达 921.6 kbps 传输速率。在 RS-485 模式下，串口可通过菊花链方式，在 1.2 km 通信距离内连接多达 31 台 RS-485 设备。用户可选择 CP-132EL-I 用于长距离 RS-485 通信，产品提供 2 kV 电气隔离保护，可防止设备损坏。



提供 Windows、Linux 和 UNIX 驱动程序

Moxa 持续支持各种操作系统，CP-132EL/EL-I 卡也不例外。所有 Moxa 串口卡均提供可靠的 Windows 和 Linux/UNIX 驱动程序，并支持 WEPOS 等其他嵌入式应用操作系统。


串口界面

  • 通信 控制器



    兼容 16C550C

  • 总线



    PCI Express 1.0

  • 接头



    DB25 母头

  • FIFO



    128 bytes

  • 最大板载数



    8

  • 端口数量



    2

  • 串口标准



    RS-422、RS-485

  • 波特率



    50 bps 至 921.6 kbps（支持非标准波特率）

  • 数据位



    5、6、7、8

  • 停止位



    1、1.5、2

  • 校验位



    无、偶、奇、Space、Mark

  • 流量控制



    无，XON/XOFF

  • 隔离保护



    CP-132EL-I-DB9M：2 kV

串口信号

  • RS-422



    Tx+、Tx-、Rx+、Rx-、GND

  • RS-485-4w



    Tx+、Tx-、Rx+、Rx-、GND

  • RS-485-2w



    Data+、Data-、GND

串口软件特性

  • Windows 驱动程序



    DOS、Windows 95/98/ME/NT/2000、Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64)、Windows 2008 R2/2012/2012 R2 (x64)、Windows Embedded CE 5.0/6.0、Windows XP Embedded

  • Linux 驱动程序



    Linux 内核 2.4.x、Linux 内核 2.6.x、Linux 内核 3.x

  • UNIX 驱动程序



    Solaris 10、UnixWare 7、SCO OpenServer 5、SCO OpenServer 6、QNX 6

电源参数

  • 输入电流



    CP-132EL-DB9M：548 mA @ 3.3 VDC
    CP-132EL-I-DB9M：636 mA @ 3.3 VDC

机械特性

  • 尺寸



    CP-132EL-DB9M：67.21 x 101.97 mm（2.65 x 4.08 英寸）
    CP-132EL-I-DB9M：67.21 x 103.97 mm（2.65 x 4.16 英寸）

LED 接口

  • LED 指示灯



    每个端口内置 Tx、Rx LED

工作环境

  • 工作温度



    0 至 55°C（32 至 131°F）

  • 存储温度（含包装）



    -20 至 85°C（-4 至 185°F）

  • 相对湿度



    5 至 95%（非冷凝）

保修

  • 保修期限



    5 年


可用型号 (2)


比较
CP-132EL-DB9M
比较
CP-132EL-I-DB9M
串口标准RS-422/485RS-422/485

串口数量22

隔离保护–2 kV

带线缆CBL-M25M9x2-50CBL-M25M9x2-50
