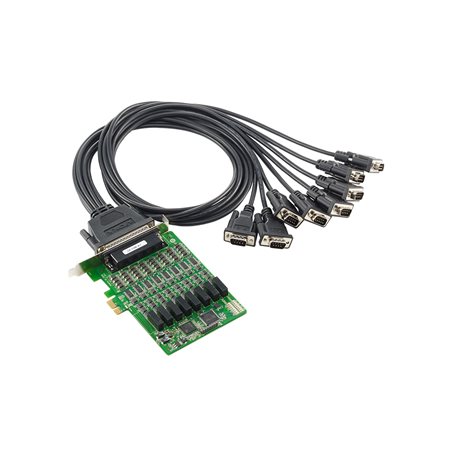

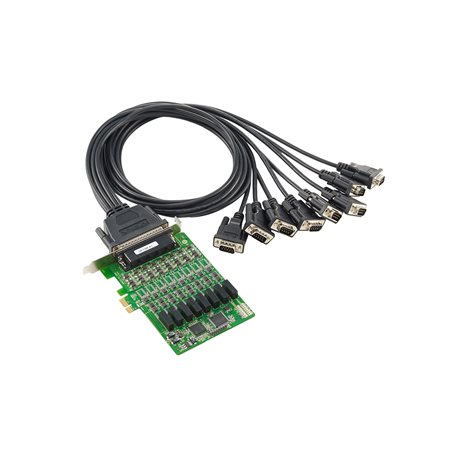

CP-118E-A-I/138E-A-I 系列
8 端口 3 合 1、RS-422/485 PCI Express 板，具有 4 kV 浪涌保护和 2 kV 电气隔离

特点和优势

Ø 保修期限：五年

Ø 兼容 PCI Express 1.0

Ø  串口传输速率至高可达 921.6 kbps

Ø  128-byte FIFO 和芯片集成的 S/W 流量控制

Ø  适用于 RS-232/422/485 的多种连接线缆和接线盒

Ø  支持多种操作系统驱动程序，包括 Windows、Linux 和 UNIX

Ø  内置 LED 指示灯和管理软件，易于维护


在线询价
  • 产品概述
  • 技术规格
  • 产品选型
  • 资料下载

介绍

CP-118E-A-I 和 CP-138E-A-I 是智能 PCI Express 多端口串行板卡，专为 POS 和 ATM 应用而设计，可供工业自动化系统制造商和系统集成商使用。CP118E-A-I 和 CP-138E-A-I 与所有流行的操作系统兼容，其 8 个串行端口均支持高达 921.6 kbps 的数据速率，并提供完整的调制解调器控制信号，确保与各种串行外围设备兼容。此外，CP-118E-A-I和CP-138E-A-I可与PCI Express x1配合使用，允许板卡安装在任何PCI Express插槽中。

智能 RS-485，易于安装和故障排除

设置 RS-485 网络相对来说是简单的。 当打开电源，连接至网络中的设备开始传输和接收数据时，才是挑战的开始。大多数情况下，工程师需要通过在网络的各个重要节点配置上拉/下拉电阻和终端电阻来进一步调整系统。 Moxa 的智能 RS-485 技术支持两个基本功能，使其变得简单：(1) 一键安装 (OneClick Installation)，自动分析网络拓扑，并调整终端电阻和上拉/下拉电阻。(2) 一键故障排除 (One-Click Troubleshooting) 提示您如何修正，使故障的网络恢复运行。


串口界面

  • 通信控制器



    兼容 16C550C

  • 总线



    PCI Express 1.0

  • 接头



    DB78 母头

  • FIFO



    128 bytes

  • 最大板载数



    8

  • 端口数量



    8

  • 串口标准



    CP-118E-A-I 不带电缆：RS-232, RS-422, RS-485
    CP-138E-A-I 不带电缆：RS-422 和 RS-485

  • 波特率



    50 bps 至 921.6 kbps（支持非标准波特率）

  • 数据位



    5、6、7、8

  • 停止位



    1、1.5、2

  • 校验位



    无
    偶
    奇
    空间
    标志

  • 流量控制



    CP-118E-A-I 不带电缆：无，RTS/CTS，XON/XOFF
    CP-138E-A-I 不带电缆：无，XON/XOFF

  • 隔离保护



    2 kV

  • 浪涌



    4 kV

串口信号

  • RS-232



    TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND

  • RS-422



    Tx+、Tx-、Rx+、Rx-、GND

  • RS-485-4w



    Tx+、Tx-、Rx+、Rx-、GND

  • RS-485-2w



    Data+、Data-、GND

DIP 开关配置

  • 串口界面



    CP-118E-A-I 不带电缆：RS-232/422/485
    CP-138E-A-I 不带电缆：RS-422/485

串口软件特性

  • Windows 驱动程序



    Windows 95/98/ME/NT/2000、Windows XP/2003/Vista/2008/7/8/8.1/10/11 (x86/x64)、Windows 2008 R2/2012/2012 R2/2016/2019 (x64) /2022、Windows 嵌入式 CE 5.0/6.0、Windows XP 嵌入式

  • Linux 驱动程序



    Linux 内核 5.x
    Linux 内核 4.x
    Linux 内核 3.x
    Linux 内核 2.6.x
    Linux 内核 2.4.x

  • UNIX 驱动程序



    Solaris 10
    UnixWare 7
    SCO OpenServer 5
    SCO OpenServer 6

  • 基于 Arm® 的平台支持



    Linux 内核 5.x / 4.x

电源参数

  • 输入电流



    2,356 mA @ 3.3 VDC

机械特性

  • 尺寸



    107 x 136.9 mm（4.21 x 5.39 英寸）

  • 重量



    139.7 g (0.31 lb)

LED 接口

  • LED 指示灯



    每个端口内置 Tx、Rx LED

环境限值

  • 工作温度



    0 至 55°C（32 至 131°F）

  • 存储温度（含包装）



    -20 至 85°C（-4 至 185°F）

  • 相对湿度



    5 至 95%（非冷凝）

保修

  • 保修期限



    5 年


可用型号 (2)


比较
CP-118E-A-I w/o cable
比较
CP-138E-A-I w/o cable
串口标准RS-232/422/485RS-422/485

串口数量88

隔离保护2 kV2 kV
