NPort S9450I 系列

4 端口强固型设备联网服务器，集成网管型以太网交换机功能

特点和优势

Ø 保修期限：五年

Ø 4 个 RS-232/422/485 串口

Ø 支持多达 5 个网管型以太网交换机端口（某些型号提供光纤端口）

Ø 支持 DNP3 和 Modbus 协议

Ø 符合 IEC 61850-3 和 IEEE 1613（变电站）标准

Ø 支持 Turbo Ring/Chain 和 RSTP/STP 的以太网冗余

Ø Real COM/TTY 驱动程序，可支持 Windows 和 Linux

Ø 支持 IEC 61850 MMS 协议

Ø 基于 IEC 62443/NERC CIP 的安·全功能

Ø 支持 -40 至 85°C 宽温

在线询价

产品概述
技术规格
产品选型
资料下载

介绍

NPort S9450I 系列 4 端口 RS-232/422/485 设备联网服务器内置全功能网管型以太网交换机，专为变电站的严苛工作环境而设计。由于此系列产品同时支持光纤端口和以太网端口，并集设备联网服务器和交换机于一体，用户可以轻松安装、管理和维护 NPort S9450I 以及连接的串口设备。

高电磁兼容性，适应严苛的变电站环境

NPort S9450I 系列支持高水平的浪涌保护功能，防止变电站和工业自动化应用中常见的浪涌和 EMI 造成损坏。NPort S9450I 支持 -40 至 85°C 工作温度和配备镀锌钢外壳，适用于各种工业环境。

此外，NPort S9450I 的双电源输入同时提供冗余和宽范围电压输入。WV 型号支持 24/48 VDC 电源输入（18 至 72 VDC），HV 型号支持 88 至 300 VDC 和 85 至 264 VAC 电源输入。

支持 IEC 61850 MMS 协议，实现电力 SCADA 的便捷维护

电力 SCADA 应用的发展趋势是采用 MMS 协议同时控制并监视 IT 设备（交换机、路由器等）和 IED（传感器、制动器等）。这与 IT 设备采用 SNMP 协议，IED 采用 MMS 协议的传统管理方法有很大不同。事实上，SI 甚至可能需要管理各种使用专有通信协议的传统设备。

NPort S9450I 设备联网服务器是将 MMS 集成到 IT 型设备中的设备联网服务器，专为电力 SCADA 应用而设计。 NPort S9450I 还支持使用 MMS 监视 S9450I 与传统设备之间的串口通信。

支持 Modbus/DNP3 协议网关

NPort S9450I 系列为集成各种类型和规模的工业 Modbus/DNP3 网络提供了很大的灵活性。NPort S9450I 支持将 Modbus TCP、ASCII 和 RTU 设备集成到几乎任何 master/slave 模式中，包括串口和以太网同为 master 的模式。

NPort S9450I 设备联网服务器还支持 DNP3 串口和 DNP3 IP 之间的协议转换。所有型号均采用坚固久用设计，并支持导轨式安装。

基于 IEC 62443/NERC CIP 的网络安·全功能

NPort S9450I 系列提供基于 IEC 62443/NERC CIP 的安·全功能，可增强网络安·全性。工业自动化应用长时间的网络宕机会造成巨大损失，因而保护关键任务网络免受网络攻击至关重要。

支持设备级环网冗余

工业自动化的设备级通信网络非常关键，因为它们用于控制和监控设备过程。这些通信的可靠性取决于设备级的环网冗余，环网冗余提供快速网络故障检测和重新配置功能，以支持要求严苛的控制应用。NPort S9450I 系列将 NPort 设备联网服务器的全功能与工业交换机相集成，可同时运行串口设备和以太网设备。

此外，NPort S9450I 系列还可通过标准 STP/RSTP 和 Moxa 的 Turbo Ring 或 Turbo Chain 2 种冗余协议实现环网冗余。一体化的设计，可优化和简化您的设备网络，并提高可靠性。

输入/输出接口

报警功能通道

2，纯电阻性负载： 1 A @ 24 VDC
数字输入通道

2
数字输入

+13 至 +30 V 表示状态 1
-30 至 +1 V 表示状态 0
最大输入电流：8 mA

以太网接口

10/100BaseT(X) 端口（RJ45 接头）

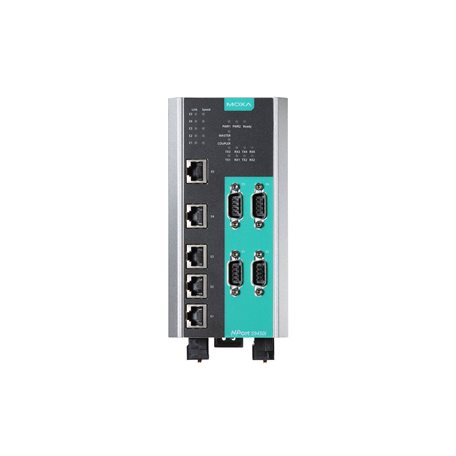

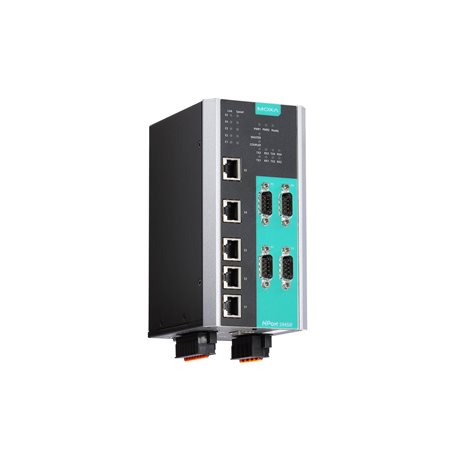

NPort S9450I：5 个 RJ45 端口
100BaseFX 端口（多模 SC 接头）

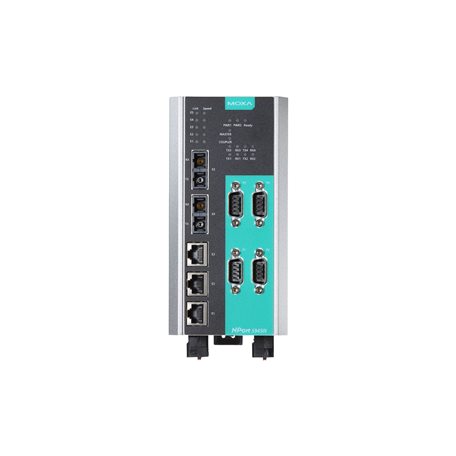

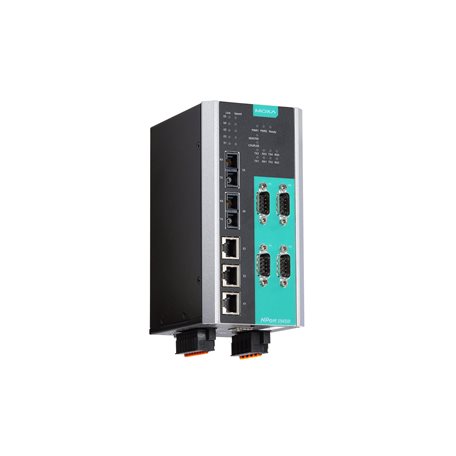

NPort S9450I-2M-SC：3 个 RJ45 端口，2 个多模 SC 端口
100BaseFX 端口（多模 ST 接头）

NPort S9450I-2M-ST：3 个 RJ45 端口，2 个多模 ST 端口
100BaseFX 端口（单模 SC 接头）

NPort S9450I-2S-SC：3 个 RJ45 端口，2 个单模 SC 端口
100BaseFX 端口（单模 ST 接头）

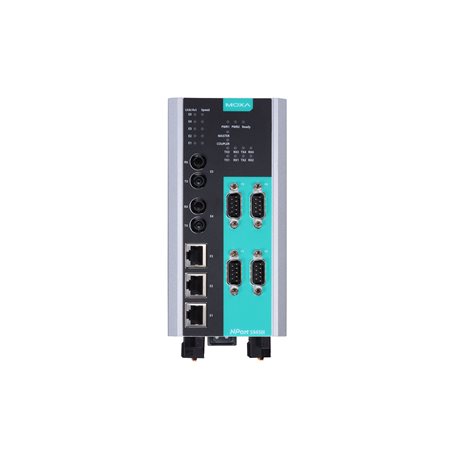

NPort S9450I-2S-ST：3 个 RJ45 端口，2 个单模 ST 端口
电磁隔离保护

1.5 kV（内置）

串口信号

RS-232

TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND
RS-422

Tx+、Tx-、Rx+、Rx-、GND
RS-485-4w

Tx+、Tx-、Rx+、Rx-、GND
RS-485-2w

Data+、Data-、GND

DIP 开关配置

以太网接口

Turbo Ring、Master、耦合器、预留

Modbus TCP

最大 Client 连接数量

32
最大 Server 连接数量

16

DNP3（透传）

最大 Master 连接数量

16
最大 Outstation 连接数量

32

电源参数

电源输入数量

2
电源接头

1 个可拆卸 5 触点接线端子
反接保护

支持
输入电流

NPort S9450I-WV-T 系列：520 mA @ 24 VDC
NPort S9450I-HV-T 系列：80 mA @ 110 VDC
输入电压

NPort S9450I-WV-T 系列：24/48 VDC（18 至 72 VDC）
NPort S9450I-HV-T 系列：110/220 VAC/VDC（85 至 264 VAC 和 88 至 300 VDC）

机械特性

外壳

金属
尺寸

80 x 160 x 109 mm（3.15 x 6.30 x 4.29 英寸）
重量

产品净重：2.54 kg (5.60 lb)
安装

导轨式安装，壁挂式安装（带可选套件）

工作环境

工作温度

-40 至 85°C（-40 至 185°F）
存储温度（含包装）

-40 至 85°C（-40 至 185°F）
相对湿度

5 至 95%（非冷凝）

保修

保修期限

5 年

可用型号 (10)

	比较 NPort S9450I-WV-T	比较 NPort S9450I-HV-T	比较 NPort S9450I-2M-SC-WV-T	比较 NPort S9450I-2M-SC-HV-T
10/100BaseT(X) 端口, RJ45 接头	5	5	3	3
100BaseFX 端口, 多模 SC 接头	–	–	2	2
100BaseFX 端口, 多模 ST 接头	–	–	–	–
100BaseFX 端口, 单模 SC 接头	–	–	–	–
100BaseFX 端口, 单模 ST 接头	–	–	–	–
输入电压	24/48 VDC	110/220 VAC/VDC	24/48 VDC	110/220 VAC/VDC

	比较 NPort S9450I-2M-ST-WV-T	比较 NPort S9450I-2M-ST-HV-T	比较 NPort S9450I-2S-SC-WV-T	比较 NPort S9450I-2S-SC-HV-T
10/100BaseT(X) 端口, RJ45 接头	3	3	3	3
100BaseFX 端口, 多模 SC 接头	–	–	–	–
100BaseFX 端口, 多模 ST 接头	2	2	–	–
100BaseFX 端口, 单模 SC 接头	–	–	2	2
100BaseFX 端口, 单模 ST 接头	–	–	–	–
输入电压	24/48 VDC	110/220 VAC/VDC	24/48 VDC	110/220 VAC/VDC

	比较 NPort S9450I-2S-ST-WV-T	NPort S9450I-2S-ST-HV-T
10/100BaseT(X) 端口, RJ45 接头	3	3
100BaseFX 端口, 多模 SC 接头	–	–
100BaseFX 端口, 多模 ST 接头	–	–
100BaseFX 端口, 单模 SC 接头	–	–
100BaseFX 端口, 单模 ST 接头	2	2
输入电压	24/48 VDC	110/220 VAC/VDC
